Prevost ASG Sicherheitsschnellkupplung 6mm

Prevost ASG-06 Druckluftkupplung

Prevost ASG Druckluft-Schnellkupplung mit aktiver Sicherheit beim Druckabbau hat ein Kunststoffgehäuse mit einer Nennweite von 6mm und wiegt nur 40 Gramm. Die Kupplung aus Verbundwerkstoff erlaubt einen problemlosen Einsatz selbst bei Werkstücken mit sensibler Oberfläche. Seine Materialzusammensetzung macht ihn kratzfest und seine Durchflussleistung versichert eine hohe Druckluftversorgung für pneumatische Werkzeuge. Der Prevost ASG hat einen Arbeitsdruck von 1 bis 12 bar und einen Durchsatz von 757 l / min. bei 6 bar.

Zukunftsweisender Werkstoff

Das Kupplungsgehäuse, gefertigt aus Verbundwerkstoff mit energieabsorbierenden Fasern, ist extrem widerstandsfähig gegen :

• Abrieb
• Stöße
• Quetschungen
• Vibrationen

Die Sicherheitsverriegelung verhindert den Peitschenhiebeffekt:

• Zurückschieben der Verriegelung in Pfeilrichtung 1 : Das Druckluftnetz wird abgesperrt und die Kupplung entlüftet.
• Zurückschieben der Verriegelung in Pfeilrichtung 2 : Der Stecknippel kann gefahrlos entnommen werden.

Druckluft-Schnellkupplung für Orion-Profil

Die Prevost ASG Druckluftkupplung kann an allen Stecknippeln mit dem gängigen Orion-Profil verwendet werden. Mit dieser Druckluft-Schnellkupplung haben Sie eine Kupplung, die den Sicherheits- und Gesundheitsanforderungen der ISO 4414 entspricht.

Austauschbar mit verschiedenen Anschlußnippeln

Die Prevost ASG06 Sicherheitsschnellkupplung ist mit dem Prevost ARP Stecknippel austauschbar. Darüber hinaus ist diese ASG-Kupplung auch austauschbar mit: Orion 44516, Cejn 300, Rectus 14/22, JWL 5*2 en Oetiker A1.

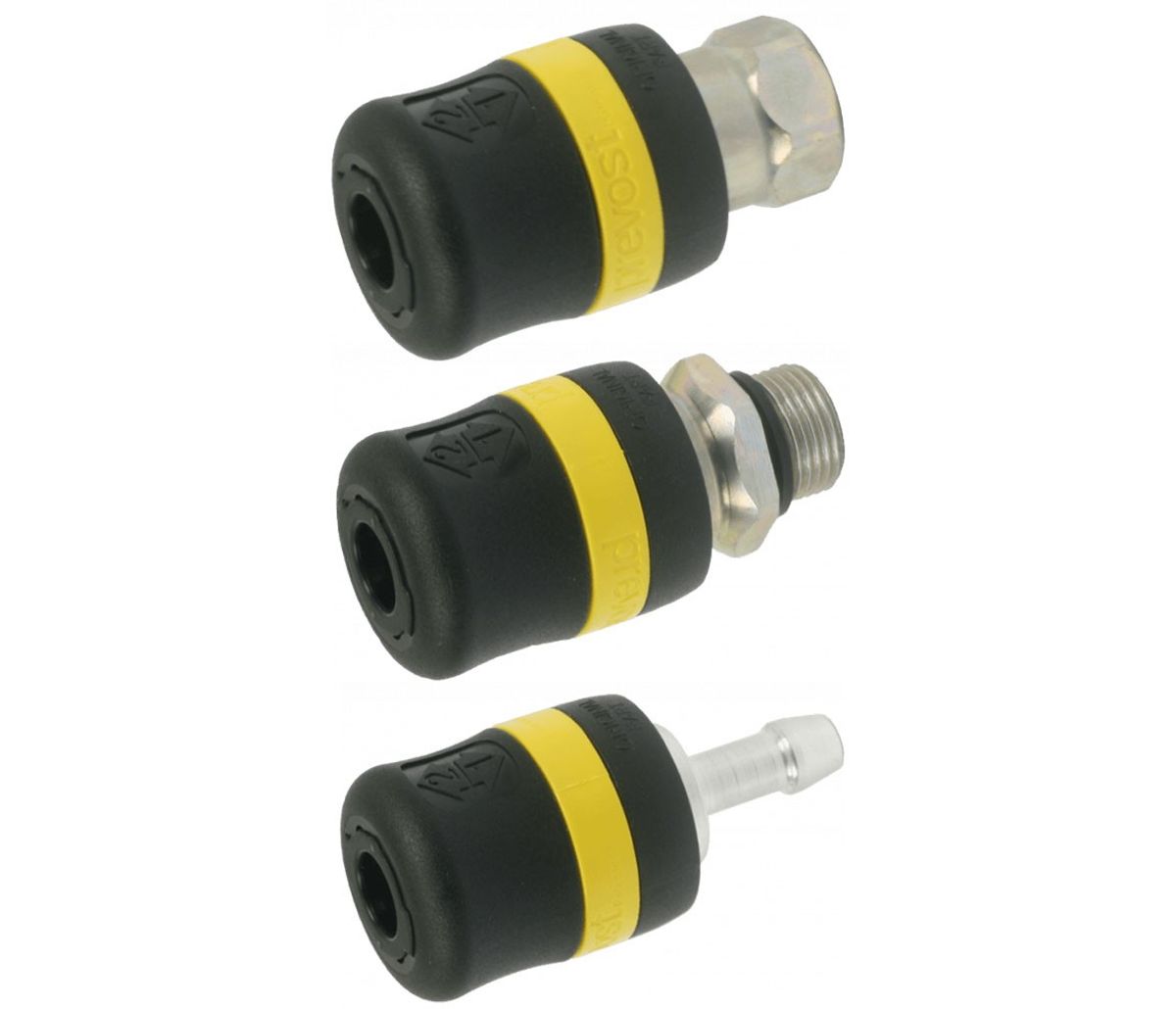

Prevost ASG Sicherheitsschnellkupplung in verschiedenen Versionen verfügbar

Die ESG-Kupplung von Prevost ist in 3 verschiedenen Versionen und Abmessungen erhältlich. Dies gibt Ihnen einen Prevost ASG Kupplung für jedes Druckluftsystem.

Prevost ESG-07 Kupplung mit zylindrischem Innengewinde. Anschlußgröße:

• 1/4"
• 3/8"
• 1/2"

Prevost ESG-07 Kupplung mit zylindrischem Außengewinde. Anschlußgröße:

• 1/4"
• 3/8"
• 1/2"

Prevost ESI-07 Kupplung mit Schlauchtülle. Anschlußgröße:

• 6mm
• 8mm
• 10mm

Eigenschaften der ESG-07 Stäubli Sicherheitsschnellkupplung

• Kupplungsgehäuse: antistatischer Verbundwerkstoff
• Gelber Druckknopf
• Betriebsdruck: von 1 bis 12 bar
• Nennweite: 6mm
• Nur 40 Gramm
• Durchfluss von 757 l./min. bei 6 bar
• Passende Einsatznippel: Prevost ARP
• Austauschbar mit:
  • Orion 44516
  • Cejn 300
  • Rectus 14/22
  • Oetiker A1
  • JWL 5*2
